Guide til keyboardudskiftning på Acer Aspire 7535g

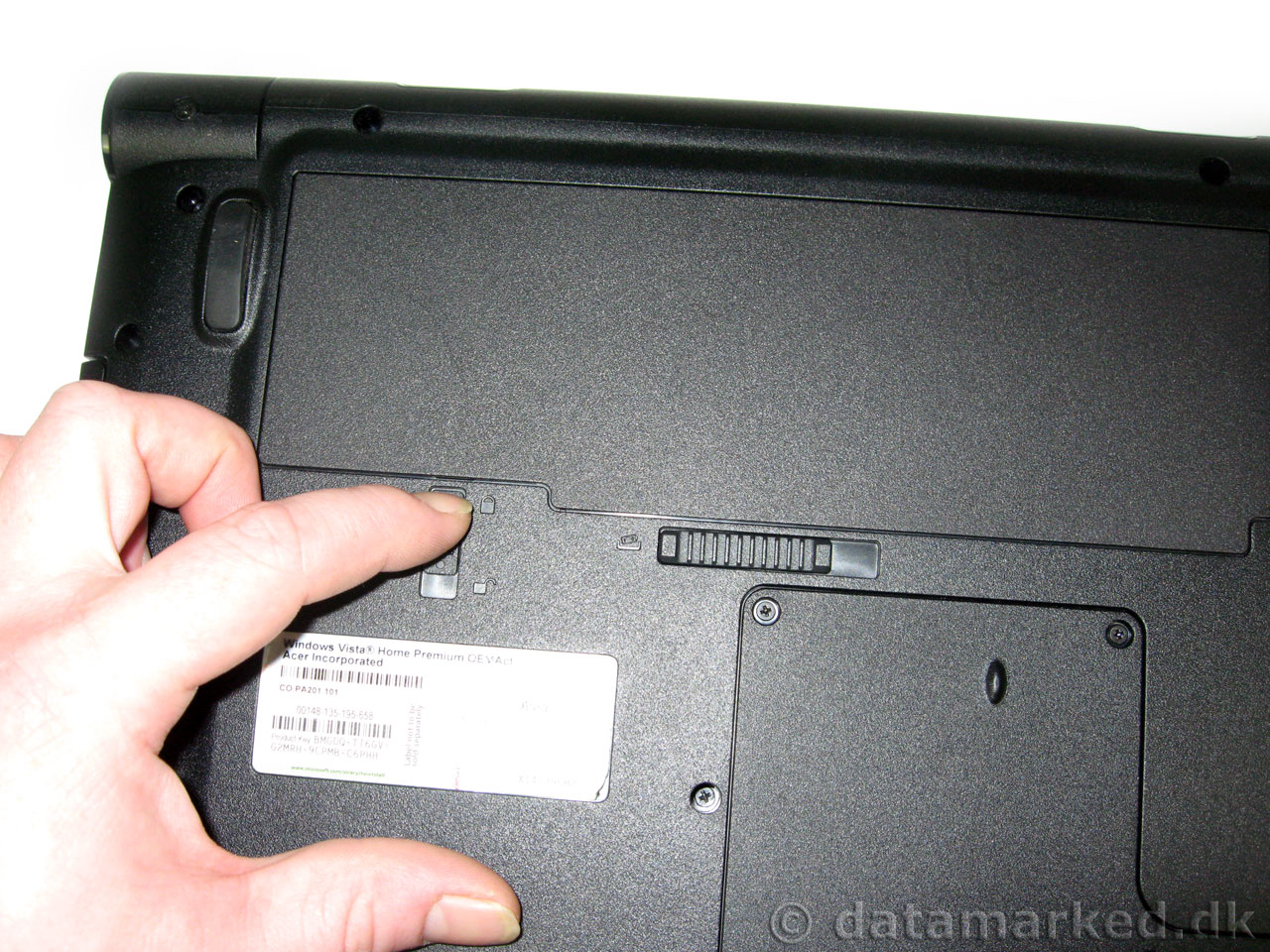

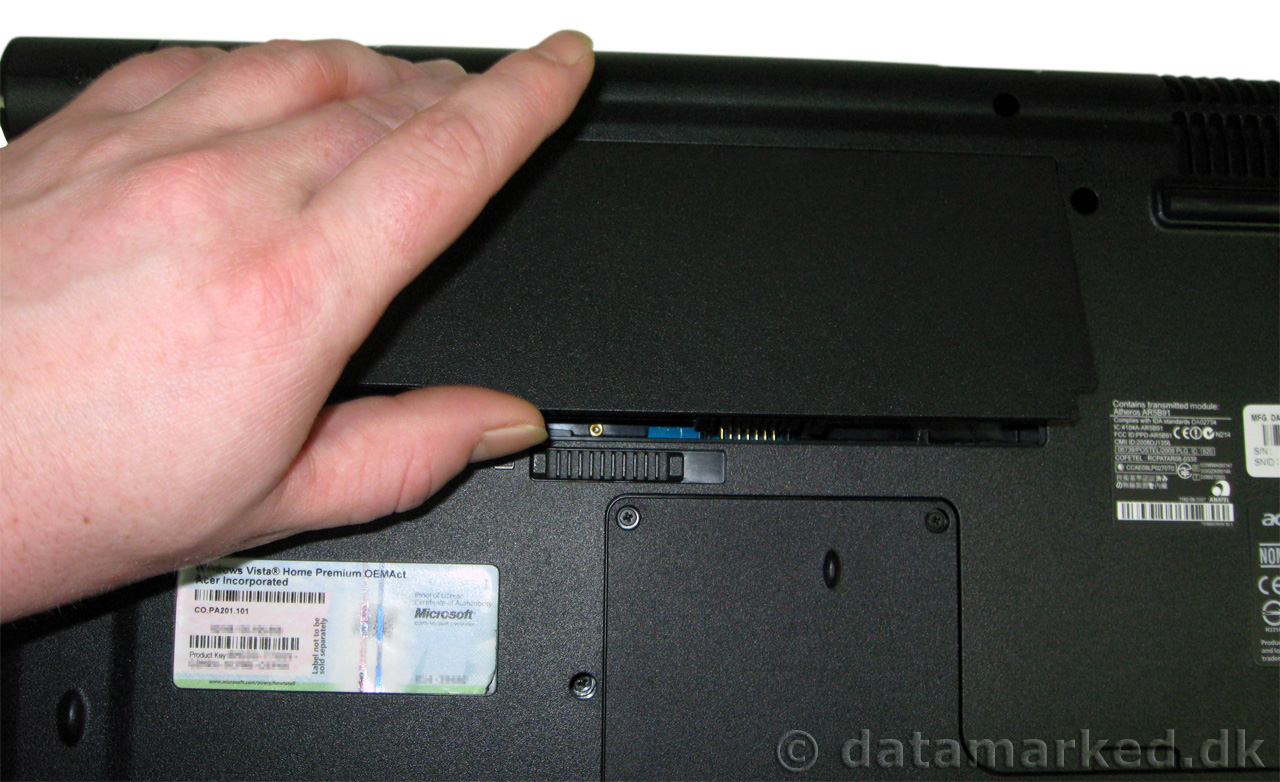

1. Som ved alle andre reparationer starter vi med at fjerne batteriet.

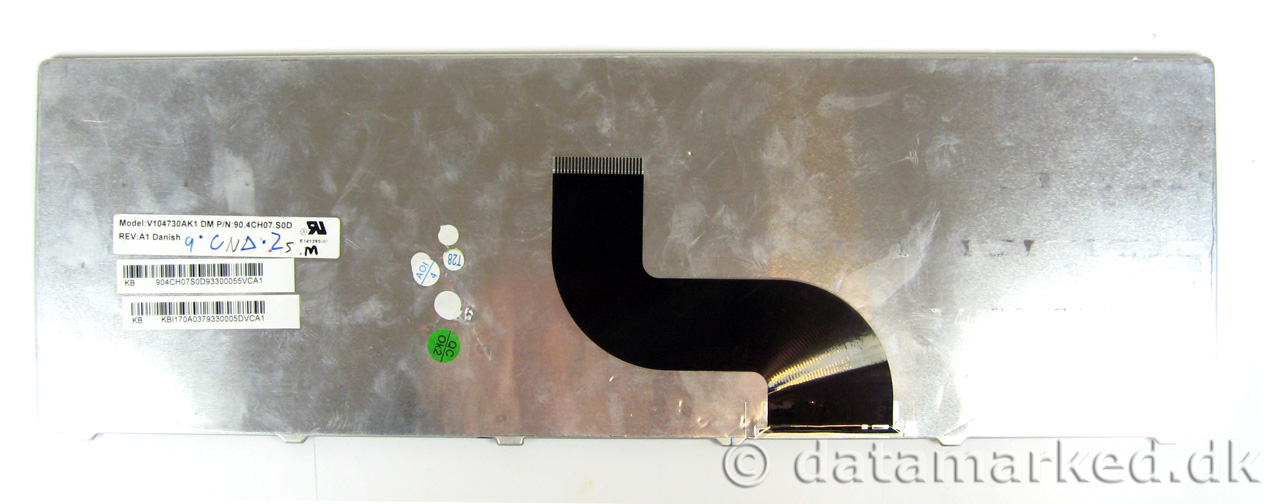

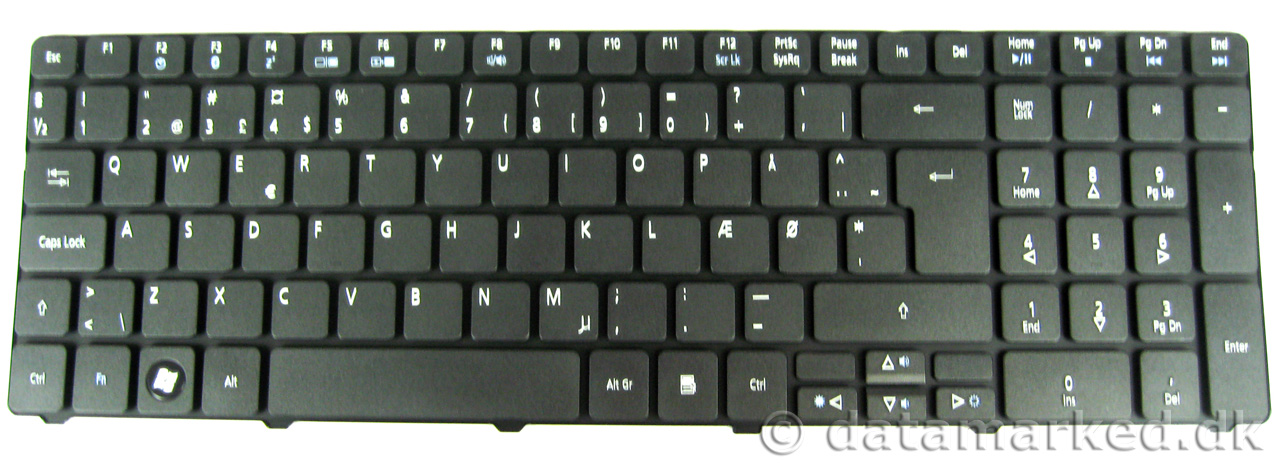

2. Derefter skal vi have konstateret hvordan keyboardet er fastgjort i maskinen, dette ses nemmest ved at kigge på det nye keyboard.

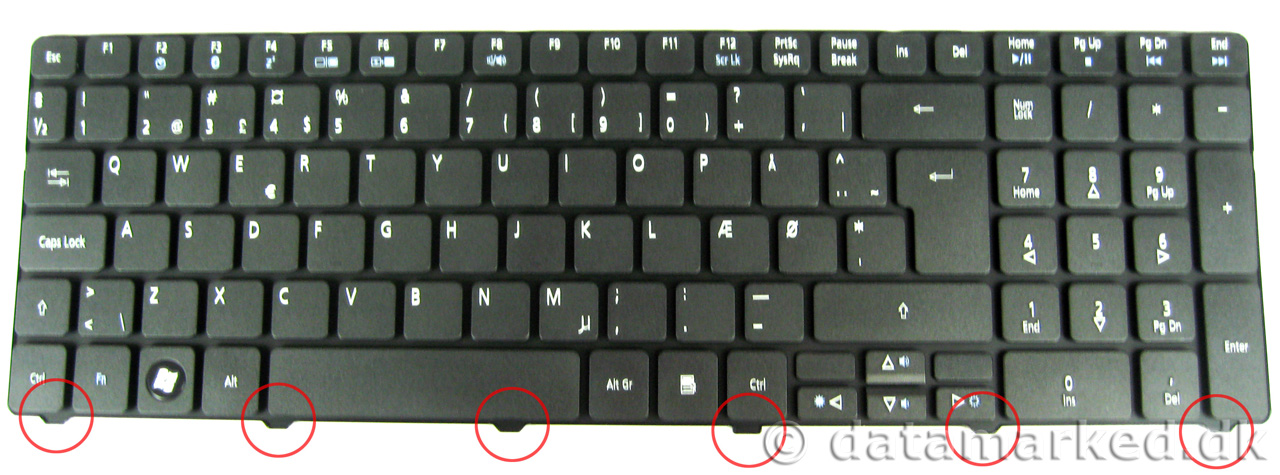

3. Denne keyboardtype har ingen gevind, og er derfor ikke skruet direkte fast men holdt fast 6 med tapper (nedenfor markeret med rødt) og et skjold der går ind og holder det fast.

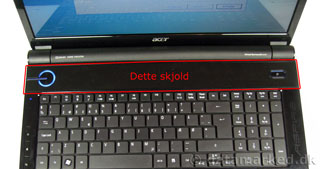

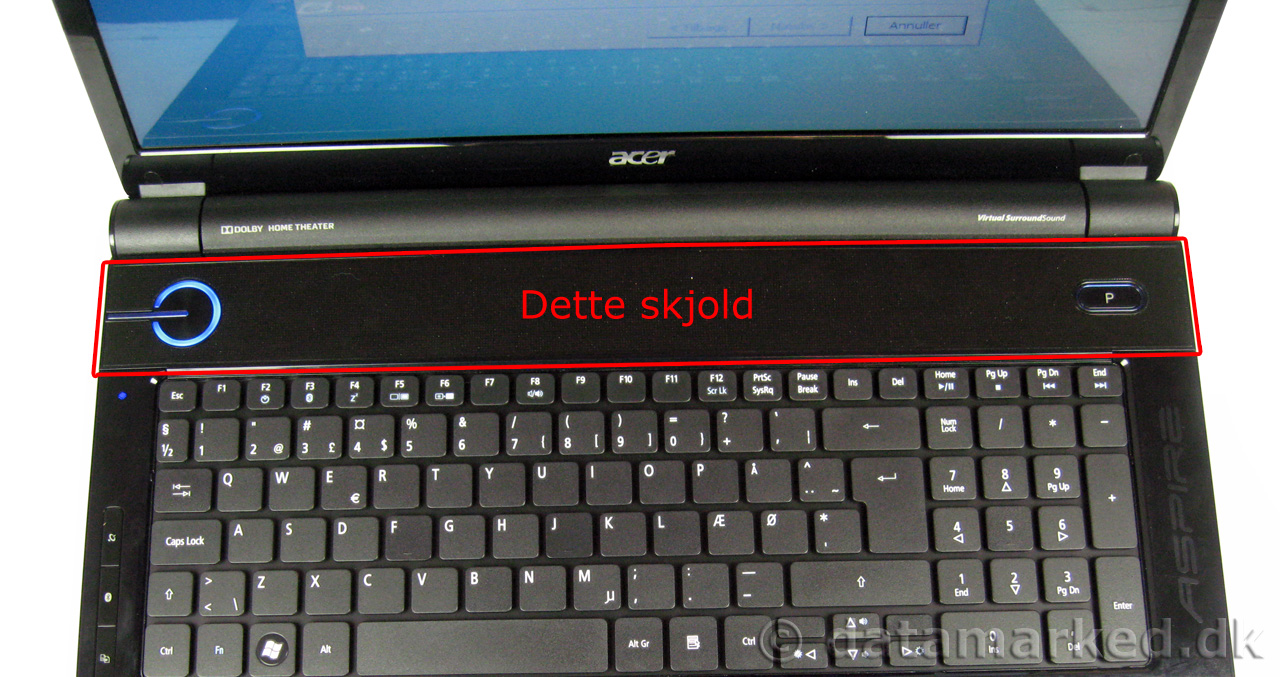

4. Skjoldet der holder keyboardet fast ses markeret her nedenfor med teksten ”Dette skjold”

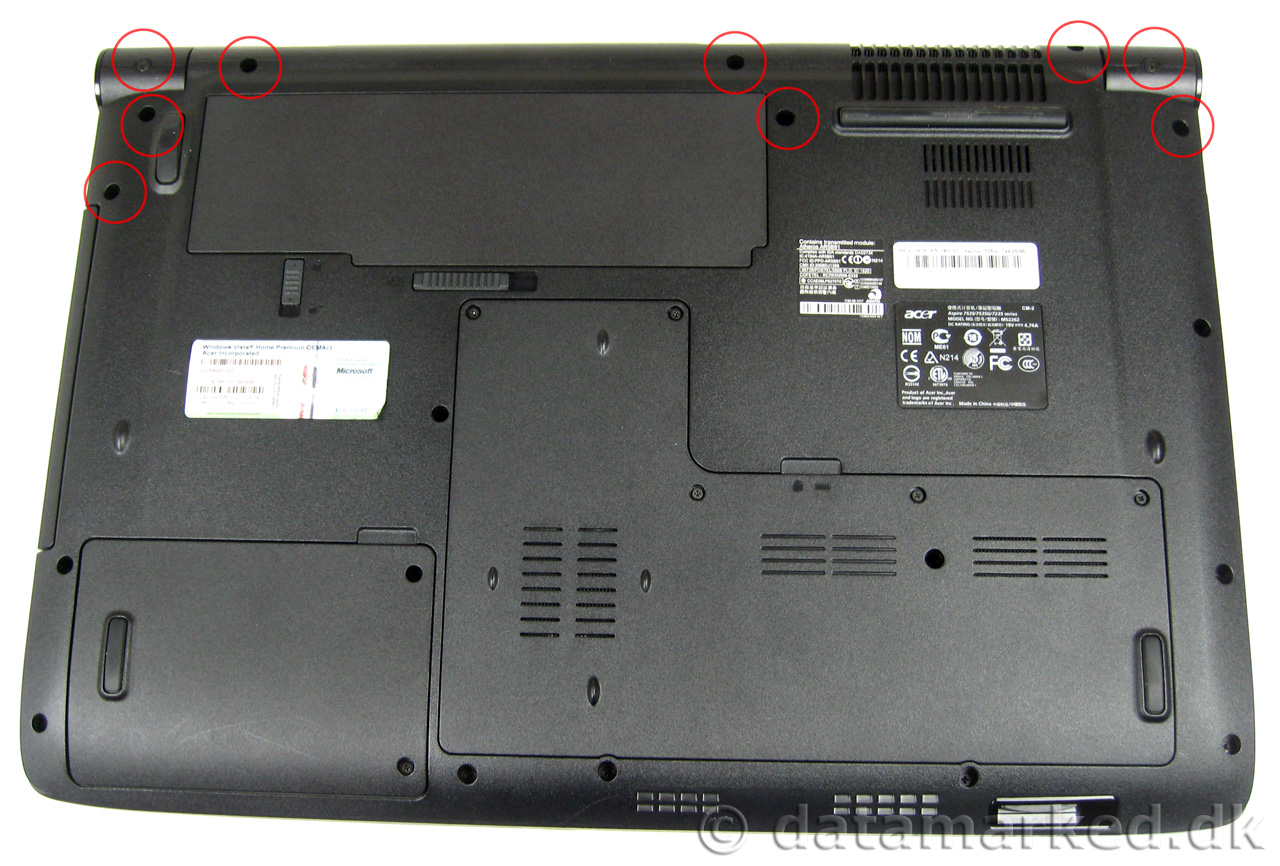

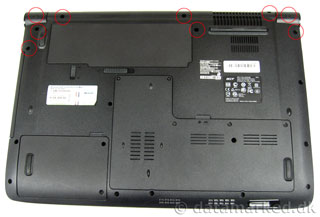

5. For at løsne skjoldet skal der først løsnes 9 skruer i bunden af maskinen, de 9 skruer er markeret med rød nedenfor.

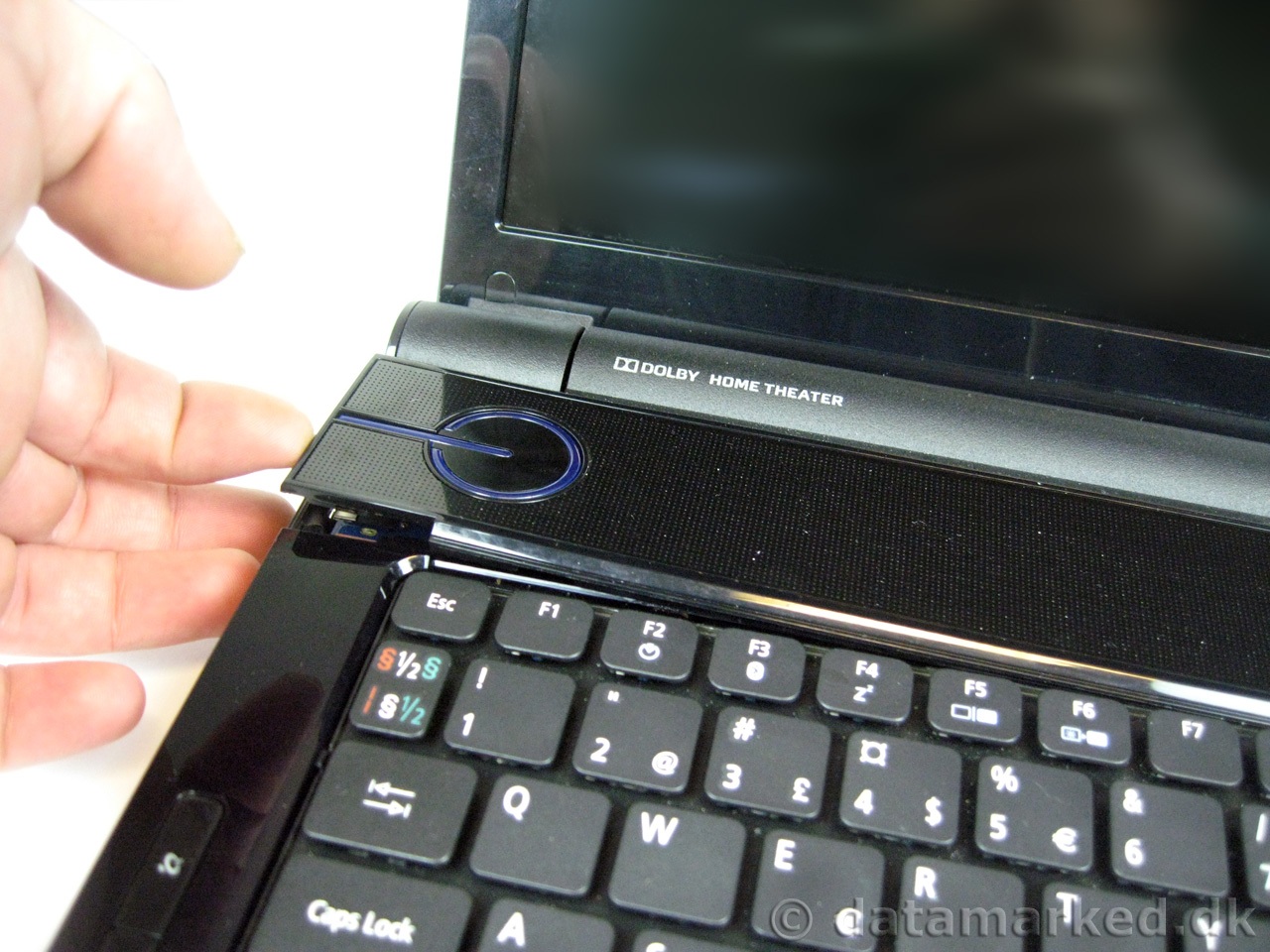

6. Når de 9 skruer er løsnet skal vi have selve skjoldet af, og ikke nok med at skjoldet er skruet fast, det sidder også fast med et kliksystem så man skal have enten en negl eller en fladkærvet skruetrækker til at løsne det med, og her skal vi være helt sikre på at alle skruer som vi tidligere skulle løsne er pillet helt ud da det ellers kan skade skjoldet.

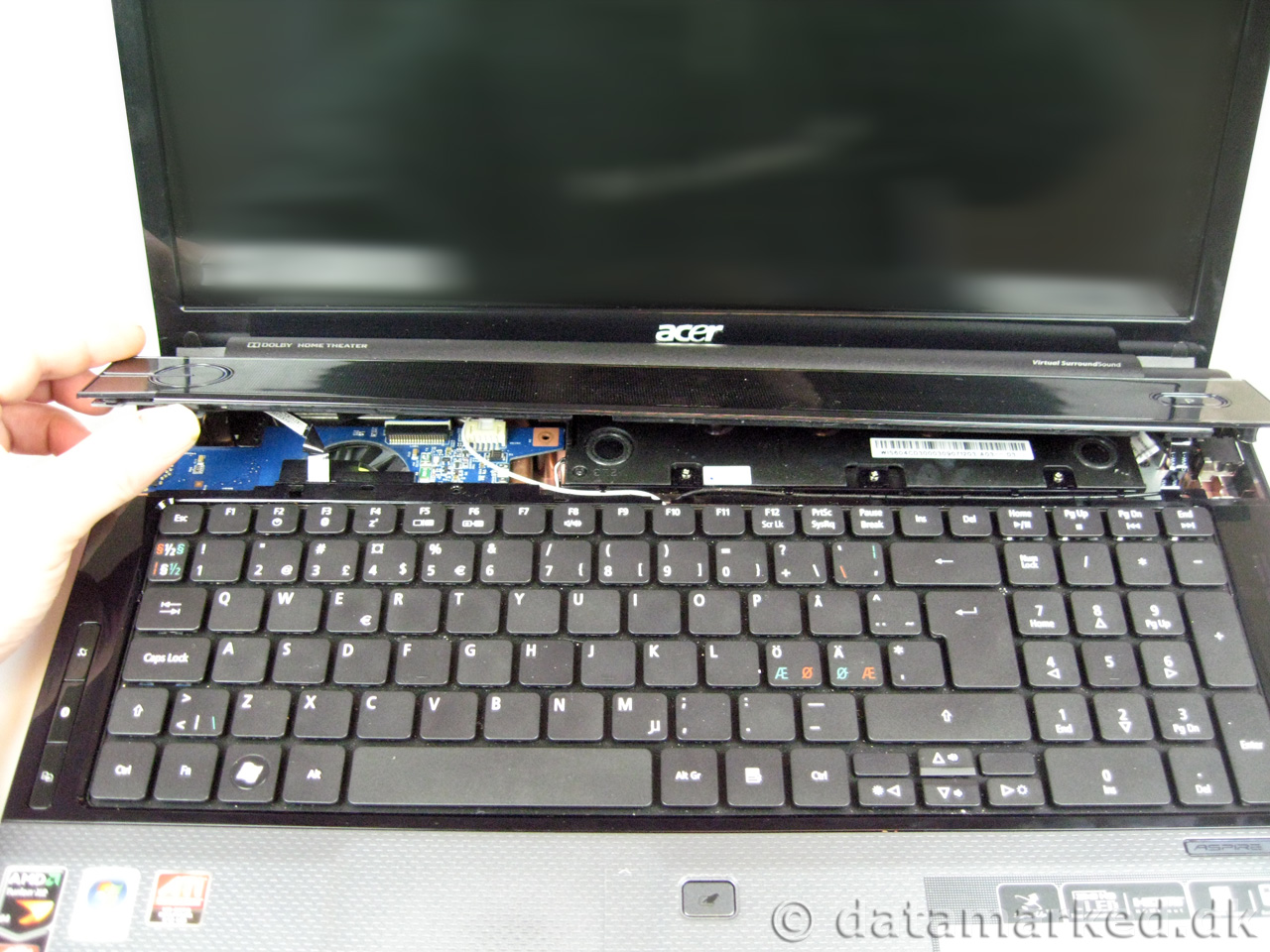

7. Der er ingen grund til at tage skjoldet helt af, det skal kun løsnrs, da der også sidder nogle ledninger op til selve skjoldets elektronik, og dem er der ingen grund til at skille af. Skjoldet skal bare vippes op som der ses nedenfor.

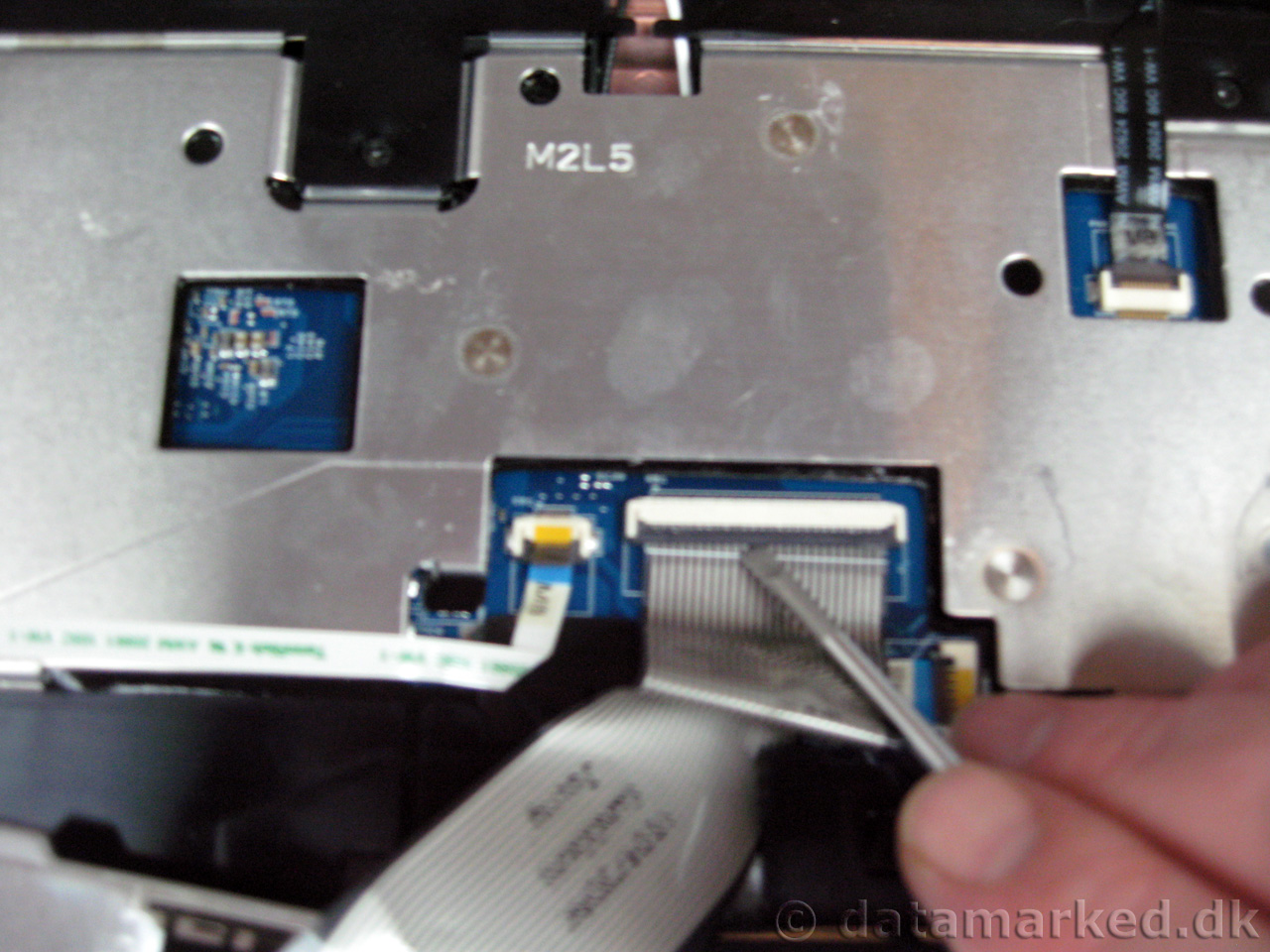

8. Nu er vi kommet så langt at keyboardet kun sidder sammen med computeren i signalkablet, signalkablet sidder fast med en klips, som på denne model skal vippes opad (dette variere meget fra model til model)









9. Efter klipsen er løsnet kan det gamle defekte keyboard tages helt ud og det nye kan monteres.

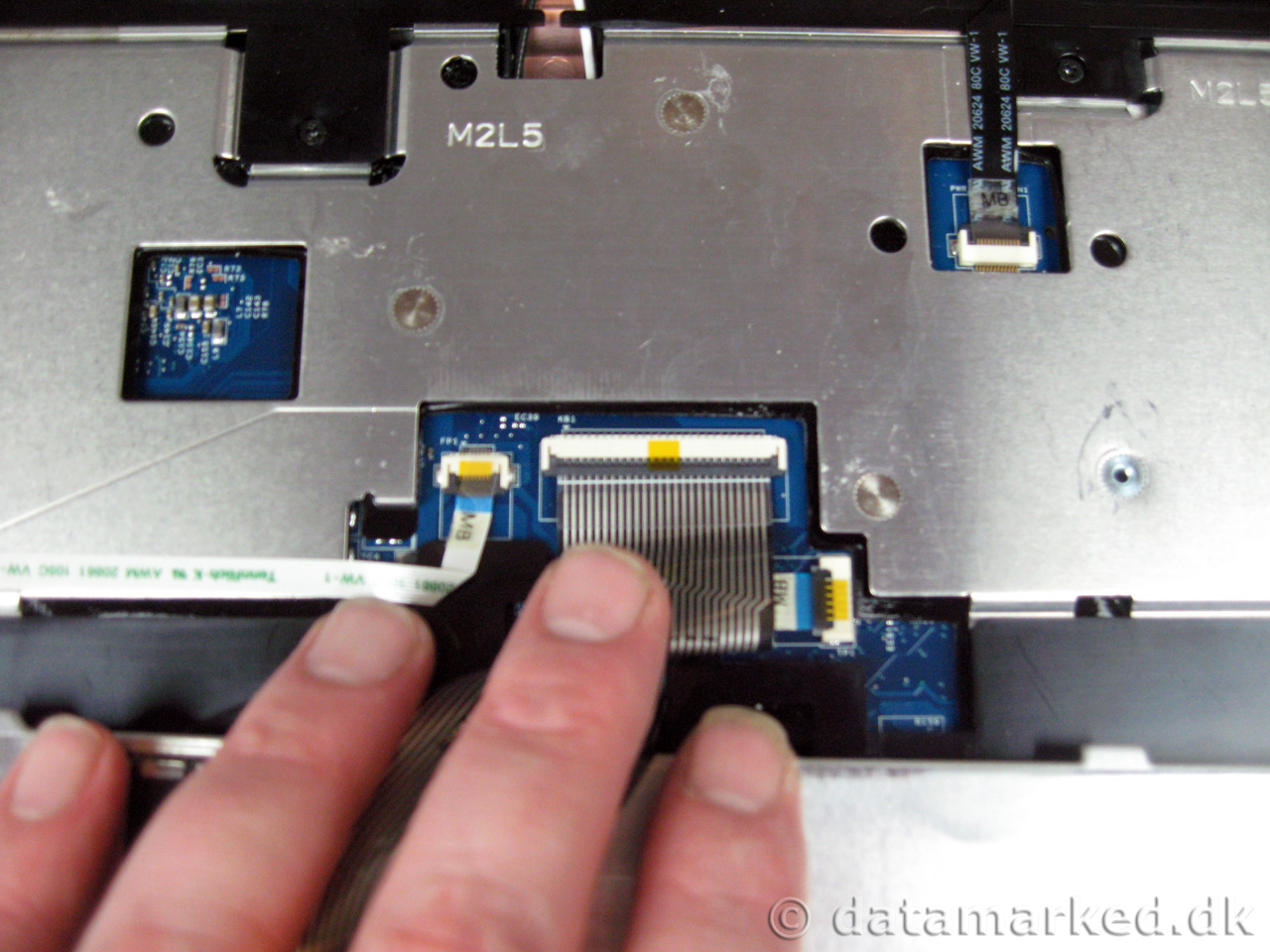

   1. Først skal signalkablet sættes i klipsen som vi lige har afmonteret det andet fra (husk at låse klipsen)


   2. Derefter sættes de 6 tapper ned i hullerne, og keyboardet sættes på plads.

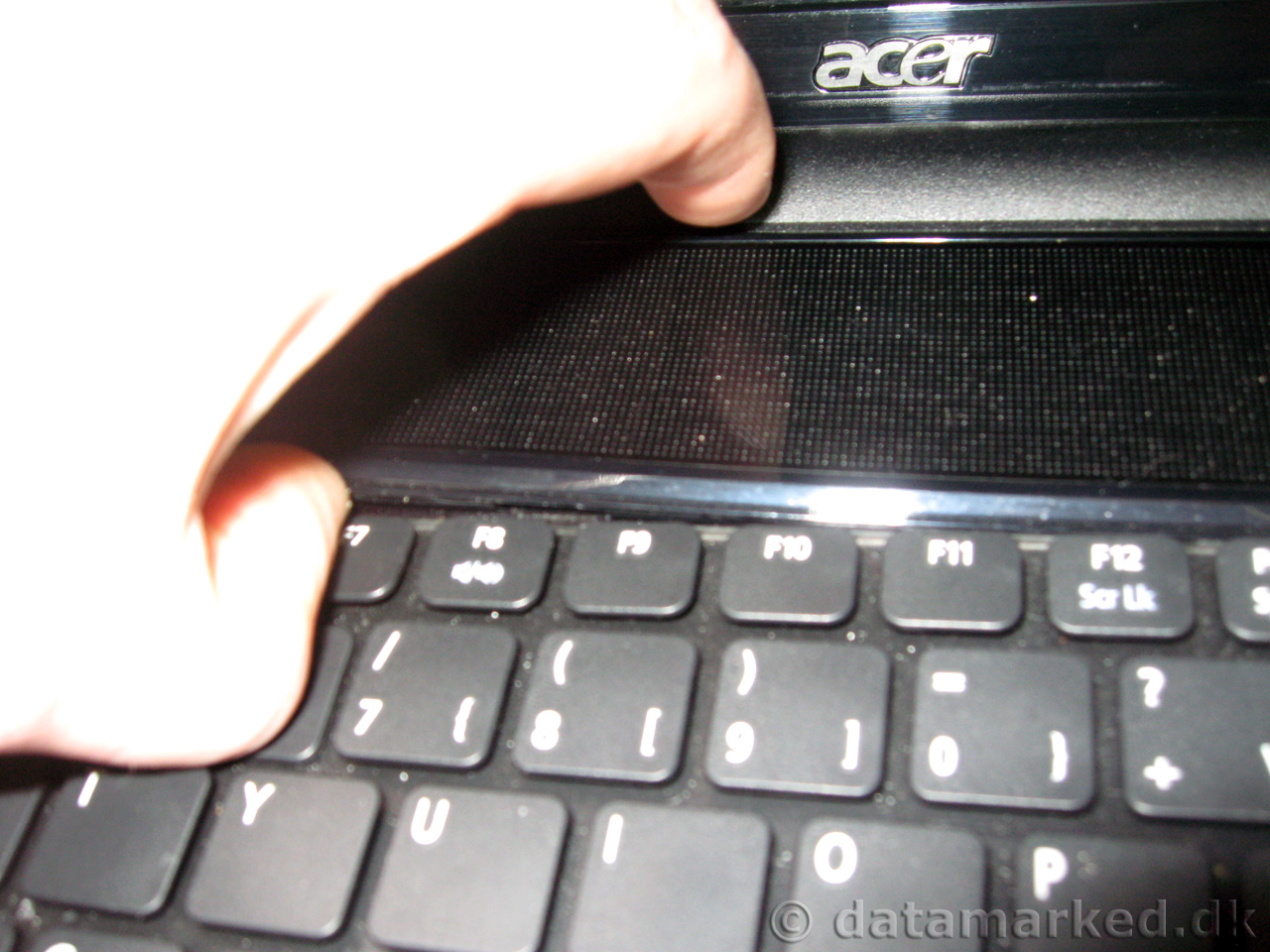

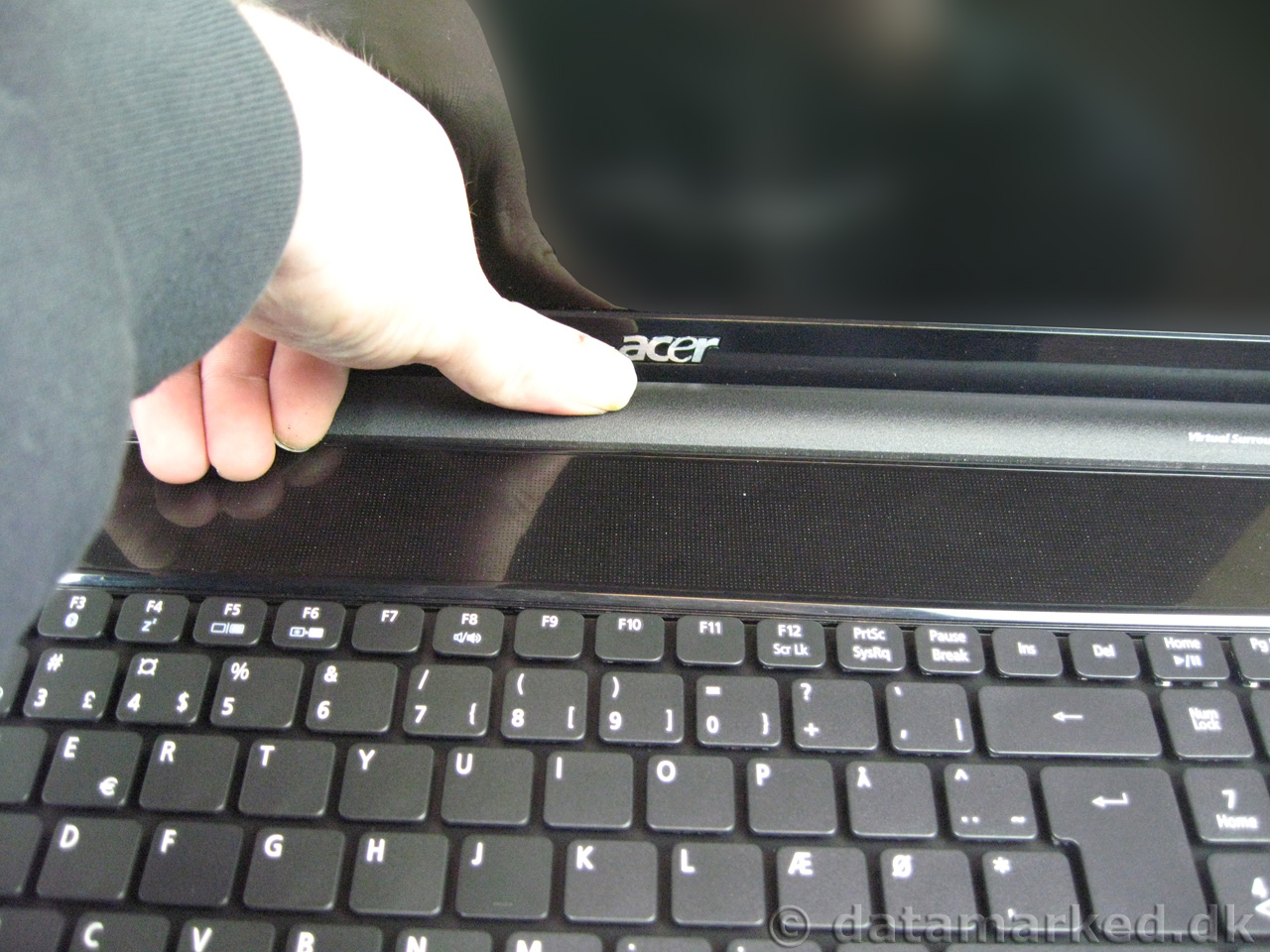

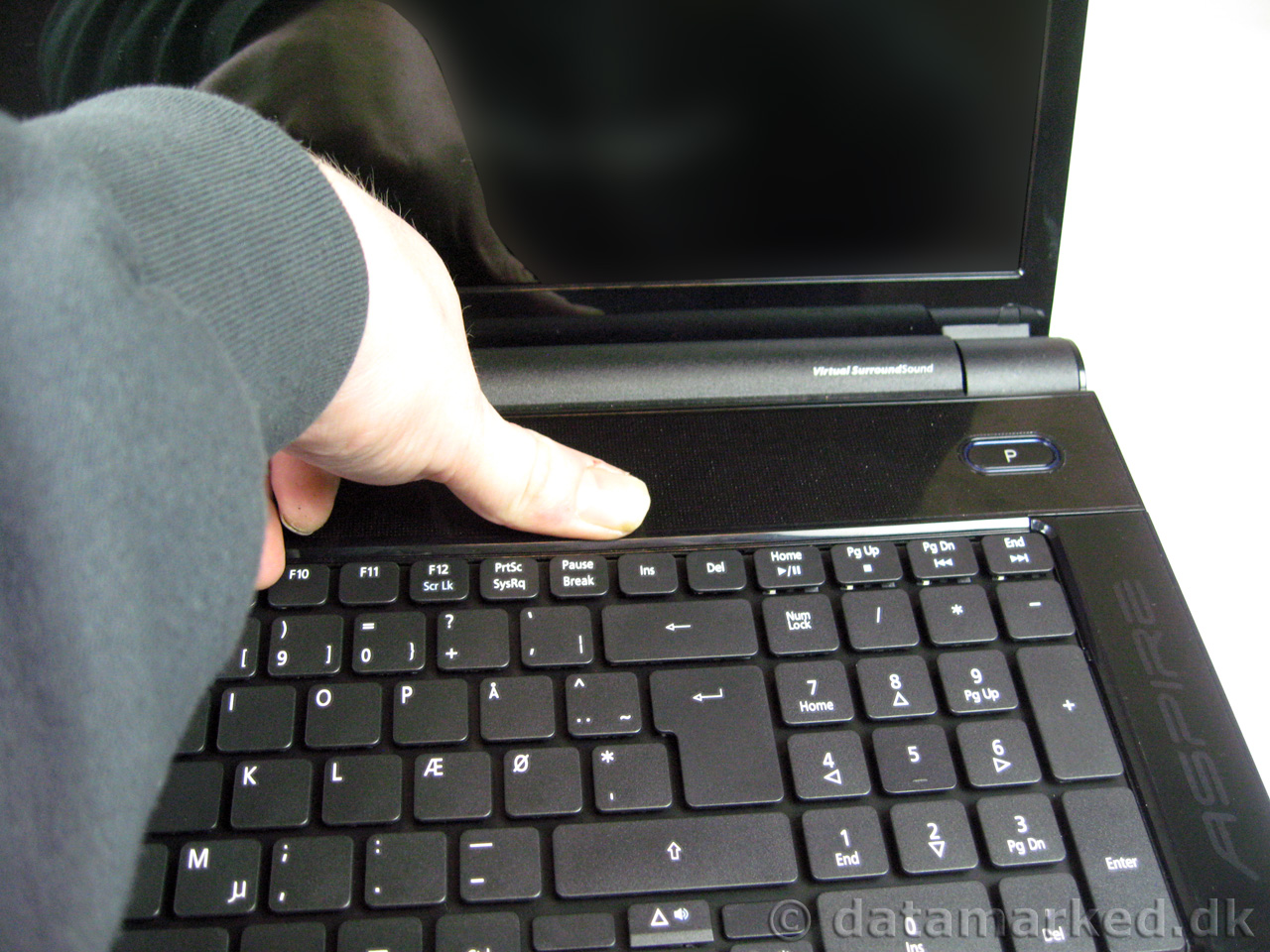

   3. Så presser vi skjoldet på igen. For at låse de klips vi løsnede før, skal skjoldet presses ned med tommelfingeren som vist nedenfor. Hvis det ser ud til at skjoldet sidder skævt/for højt nogle steder skal der presses mere da dette typisk er en eller flere klips der ikke har fået fat.








10. Så er der kun tilbage at skrue alle skruerne tilbage i hullerne og sætte batteriet på igen, og starte maskinen op for at tjekke at det hele virker.

God fornøjelse
Datamarked ApS
